1. 双精度浮点数

干货

1. 通用知识

双精度浮点格式是计算机的一种数字格式，其全称为 double-precision floating-point format，也称 FP64 或 float64，它通常在内存中占 64 位，且使用浮动的小数点来表示较宽的数值范围。

• 双精度（double-precision）：当单精度（32位）的范围或精度不够时，可以选择双精度（64位）

• 浮点（floating-point）用来表示分数或小数，或者当需要比相同位宽的定点提供更广范围的时候（即使以损失精度为代价）

在 IEEE 754-2008 标准中，64 位 base-2 格式被正式称为 binary64，它曾在 IEEE 754-1985 中被称为 double。IEEE 754 双精度二进制浮点格式，全称是 IEEE 754 double-precision binary floating-point format，即 binary64，通常也简称为 double。

IEEE 754 也指定了其它浮点格式，包括 32 位 base-2 单精度和近期的 base-10 表示。

最早提供单/双精度浮点数据类型的编程语言之一是 Fortran。在广泛采用 IEEE 754-1985 之前，浮点数据类型的表示和属性取决于计算机制造商、计算机模型以及编程语言的实现者（比如 GW-BASIC 的双精度数据类型是 64 位 MBF 浮点格式）。

2. 格式

2.1 binary64

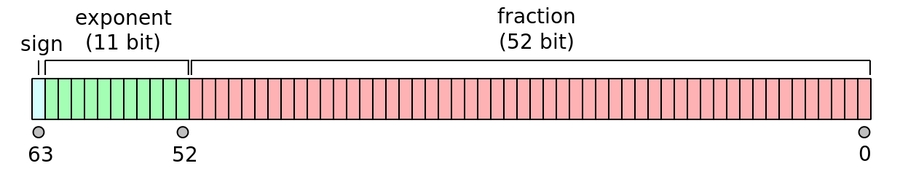

IEEE 754 标准规定，binary64 的格式是：64 位 = 1 位符号 + 11 位指数 + 52 位有效数字。

• 符号位决定了数值本身的符号，详见 3.1 符号位

• 指数是偏差指数，需要考虑差值 1023，详见 2.2 偏差指数

• 有效数字的 52 位是显式存储的。除此之外，还有 1 个隐藏位，其值固定是 1，详见 3.2 有效数字的前导位约定

2.2 偏差指数

在 IEEE 754 浮点数中，指数在工程意义上是有偏差的，故称偏差指数，也称偏置指数。

之所以有偏差，是因为指数必须是“有符号”的值才能同时表示微小值和巨大值，但是二进制补码（通常表示有符号值）会让比较变得更加困难。为了解决这个问题，指数被存储为适合比较的“无符号值”，然后在解释的时候，加上偏差（存储时）或是减去偏差（读取时）就转成有符号范围内的指数了。

通俗地说，就是平移了下 x 轴，让能表示的所有数值都是非负数。比如长度固定是 4cm 的尺子，当 x=0 在其中间位置时，它能表示的数值范围是 [-2, 2]；当 x=0 在其最左侧时，它能表示的数值范围是 [0, 4]。如下图：

偏差指数的原理也类似，就是在内存中存储的是红色的数据，等真正用时再转成绿色的数据。所以指数的实际值 = 内存中存储的值 - 差值。其中，差值为 $2^{k-1}-1$，k 是指数的位数。

2 的 k-1 次方，之所以减 1 是相当于除以 2

$2^{k-1}$-1，之所以减 1 是因为是从 0 开始计数的

比如：

• 单精度：指数有 8 位，差值就是 $2^{8-1}-1 = 2^{7}-1 = 127$

• 双精度：指数有 11 位，差值就是 $2^{11-1}-1 = 2^{10}-1 = 1023$

• 四精度：指数有 15 位，差值就是 $2^{15-1}-1 = 2^{14}-1 = 16383$

2.3 科学记数法

科学记数法是一种记数方法，其基数可以是 2、10 或者 16。

以基数是 10 的科学记数法为例，它与十进制表示法的对应关系如下：

十进制表示法	十进制科学记数法
0.00000000751	$7.51*10^{-9}$
0.2	$2*10^{-1}$
2	$2$​
4321.768	$4.321768*10^3$
8100000000	$8.1*10^9$

当数字过大或者过小的时候，用十进制表示通常要写一长串数字，此时用科学记数法就比较方便了。科学家、数学家和工程师们通常使用十进制的科学记数法，部分原因就是它可以简化某些算术运算。

在十进制的科学记数法里，非零数字的写法是：$a * 10^n$，其中 1≤|a|<10，n 是整数。

在计算机存储中，更常见的是二进制的科学记数法，即 $a * 2^n$，其中 n 是整数，a 是由数字 0 和 1 以及小数点组成的二进制表示。示例如下：

十进制表示法	二进制表示法	二进制科学记数法
0	0	0
1	1	$1*2^0$​
2	10	$1.0*2^1$
3	11	$1.1*2^1$​
4	100	$1.00*2^2$
5	101	$1.01*2^2$
6	110	$1.10*2^2$
7	111	$1.11 * 2^2$
8	1000	$1.000*2^3$
9	1001	$1.001*2^3$
10	1010	$1.010 * 2^3$
11	1011	$1.011*2^3$
15	1111	$1.111*2^3$

2.4 小结

至此，我们知道了给定的 64 位双精度浮点数在内存中的格式及其含义。

接下来，我们看看它在内存中的实际存储。

3. 内存存储

3.1 符号位

符号位比较直观，即$-1^{sign}$。带入值就是：

• 当符号位值是 0 时，$-1^0=1$，数值是正数

• 当符号位值是 1 时，$-1^1=-1$，数值是负数

3.2 有效数字的前导位约定

值得一提的是，实际存储的有效数位是经过归一化或者规范化（normalization）处理的。

在二进制科学记数法里，非 0 数值的有效数首位必然是 1，所以在存储的时候就被省略了，只真正存储了小数点后面的数字部分。这个规则被称为前导位约定、隐式位约定、隐藏位约定或假定位约定。正因如此，52 位的有效数位能表示 53 位。

the leading bit convention，前导位约定

the implicit bit convention，隐式位约定

the hidden bit convention，隐藏位约定

the assumed bit convention，假定位约定

所以，IEEE 754 binary64 对应的真实数值就是：

那么，对于数值 0 应该怎么存储呢？这种情况，除了和有效数位相关之外，还和指数位相关。

3.3 指数位编码

11 位指数是无符号整数，值从 0 到 2047。由于全 0 和全 1 的指数值是为特殊数字保留的，所以可用的指数值是从 1 到 2046。再减去指数偏差值 1023，就得到了指数的实际范围，是从 -1022 到 +1023。

11 位指数 e	实际指数	表示
$00000000000_{(2)}$	保留值	$±0$ 或次正规数
$00000000001_{(2)}$	$2^{1-1023} = 2^{-1022}$	最小指数 $emin$​
$01111111111_{(2)}$	$2^{1023-1023} = 2^0$	零偏移
$11111111110_{(2)}$	$2^{2046-1023} = 2^{+1023}$	最大指数 $emax$
$11111111111_{(2)}$	保留值	$±Infinity$ 或 $NaN$

题外话，对于所有的 IEEE 754 格式，指数的最大值和最小值间都存在这样的关系 $emin = 1 − emax$。

3.3.1 指数全 0

当 11 位指数全是 0 的时候，即 $e = 00000000000_{(2)}$。此时看有效位的情况：

1. 若 52 个有效位全是 0，则表示有符号的 ±0

2. 若 52 个有效位不全是 0，则表示次正规数

当表示次正规时，会将有效数的前导位从 1 变成 0，然后实际指数按照指数的最小值 emin（即 -1022）来解释。这么做的目的是通过调整指数来去除有效数的前导 1，以此来表示比最小的正规数（相对次正规数而言）更接近 0 的数字。

次正规数能填补浮点运算中 0 附近的下溢间隙，从而避免“即使两个数值不相等，减法 a - b 也会下溢并产生 0”的情况（达到下溢时会丢弃所有有效数字，然后就突然变 0 了）。所以，次正规数有时也被称为逐渐下溢，因为它允许值非常小的计算结果慢慢地失去精度。次正规数可以保证浮点数的加减法永远不会下溢，两个相邻的浮点数总有一个可以表示的非零差。

在 IEEE 754-2008 中，非正规数（denormal numbers）被重命名为“次正规数”（subnormal numbers）。

3.3.2 指数全 1

当 11 位指数全是 1 的时候，即 $e = 11111111111_{(2)}$。此时看有效位的情况：

1. 若 52 个有效位全是 0，则表示有符号的 ±Infinity

2. 若 52 个有效位不全是 0，则表示 NaN

3.4 binary64 真实值

综上，IEEE 754 binary64 真实值的完整情况是：

1. 当 e = 00000000000 且 f = 00...00 时，真实值是 $(-1)^{sign}* 0$，即 ±0

2. 当 e = 00000000000 且 f ≠ 00...00 时，真实值是 $(-1)^{sign} * 2^{emin} * 0.fraction$，即次正规数

3. 当 e = 11111111111 且 f = 00...00 时，真实值是 $(-1)^{sign} * Infinity$，即 ±Infinity

4. 当 e = 11111111111 且 f ≠ 00...00 时，真实值是 NaN

5. 其它情况，真实值才是 $(-1)^{sign} * 2^{e-1023} * 1.fraction$

其中，00...00 表示显式存储的 52 个有效位全是 0。

接下来，和大家一起感受下，十进制数值是如何以“双精度二进制浮点数”的格式存储在内存中的。

4. 实战

要想在计算机中存储十进制数值，需要：

1. 将十进制转为二进制

   • 整数部分：除 2 取余数（倒着取），直到商为 0

   • 小数部分：乘 2 取整数（正着取），直到小数部分为 0

2. 将二进制写成科学记数法的形式，再处理下有效数和指数

   1. 标准化有效数，即省略最高位的 1

   2. 调整指数。因为是偏差指数，所以实际存储的指数值要再加上 $(2^{11-1}-1)_{(10)} = 1023_{(10)}$

   3. 不足位的分别用 0 补齐

      • 52 位有效数：小数，是在后面补 0

      • 11 位指数：无符号数，是在前面补 0

3. 最后依据符号(1位) + 指数(11位) + 有效数(52位)的格式，将值依次填充在 64-bit 中

以上步骤，我们用三个例子来实际感受下。

4.1 纯整数

以十进制数值 168 为例。

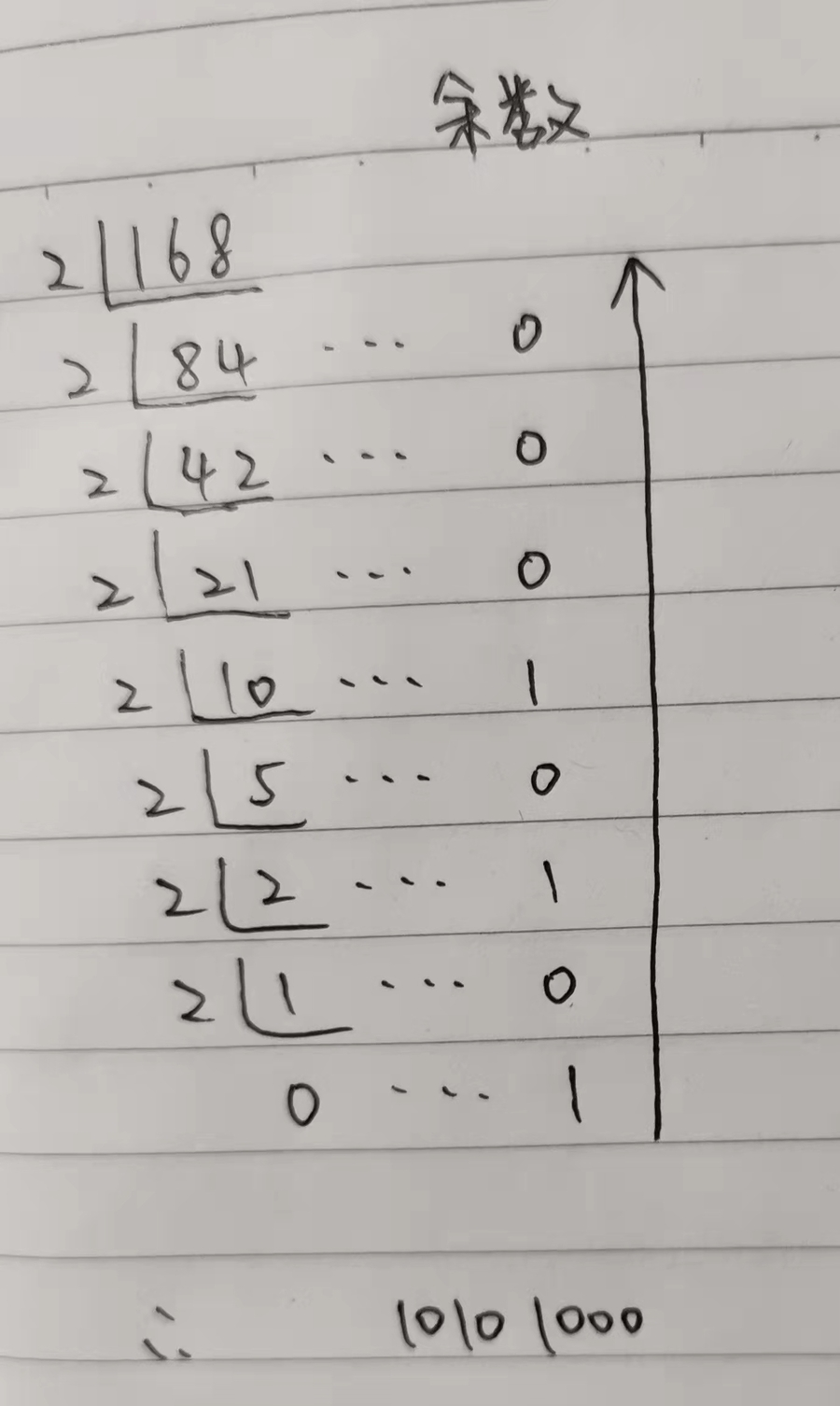

第一步，将十进制转为二进制。$168_{(10)} = 1010 1000_{(2)}$，逻辑如下：

第二步，将二进制写成科学记数法的形式。$1010 1000_{(2)} = 1.0101 000_{(2)} * 2^7 = 1.0101_{(2)} * 2^7$，此时：

• 符号位是 0

• 指数是 7（未调整）

• 有效数是 1.0101（未标准化）

第三步，标准化有效数。1.0101 省略首位的 1 之后就变成了 0101。

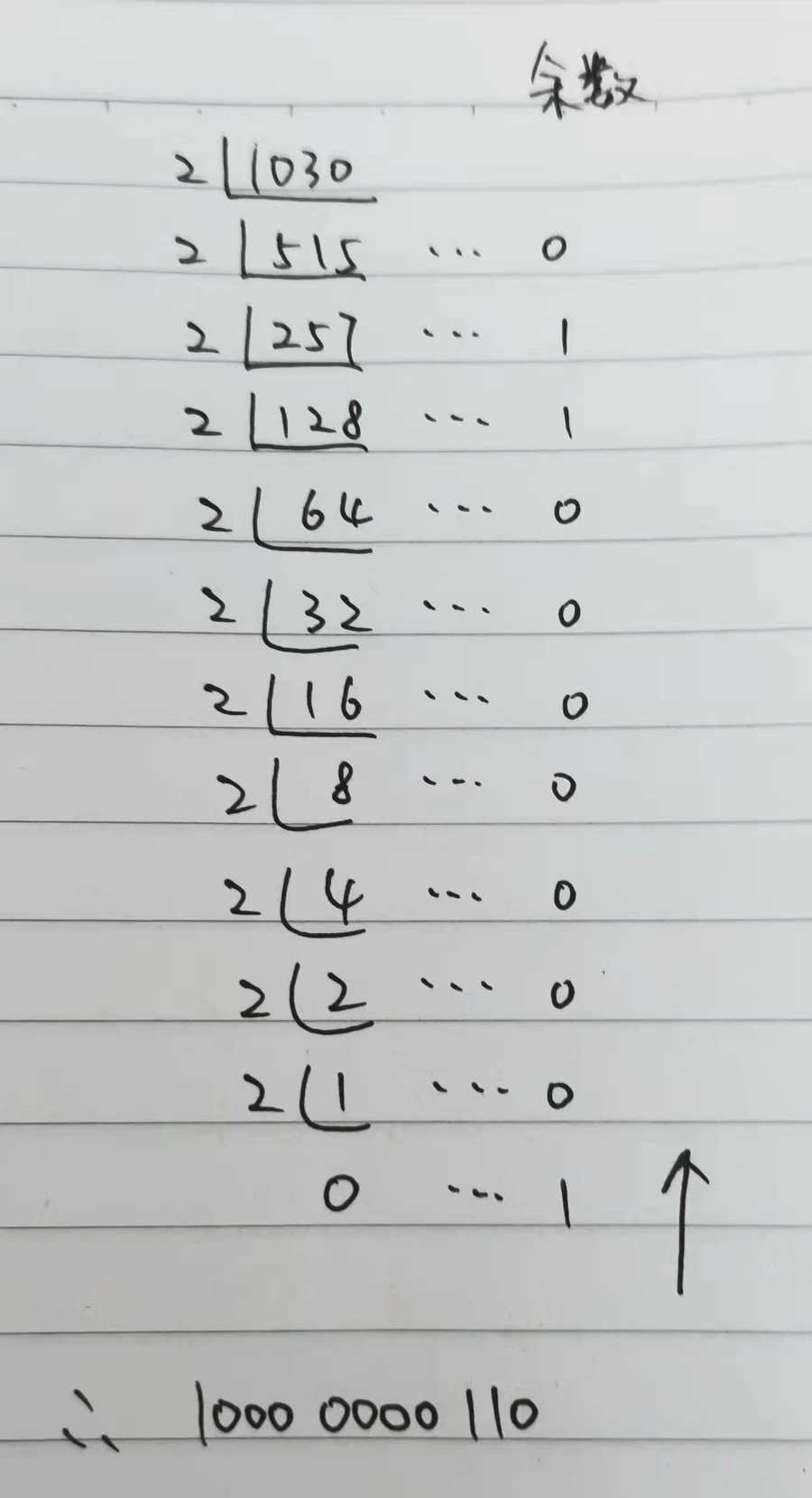

第四步，调整指数，$7 + (2^{11-1}-1) = 7 + 1023 = 1030$。转成二进制是 $1030_{(10)} = 100 0000 0110_{(2)}$，逻辑如下：

第五步，用 0 补齐指数（11 位）和有效数（52 位），最后再依次拼接即可。

• 符号位 0

• 指数 100 0000 0110

• 有效数 0101 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000

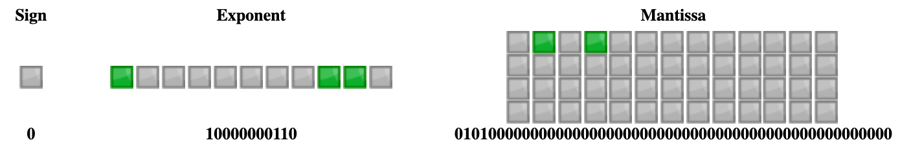

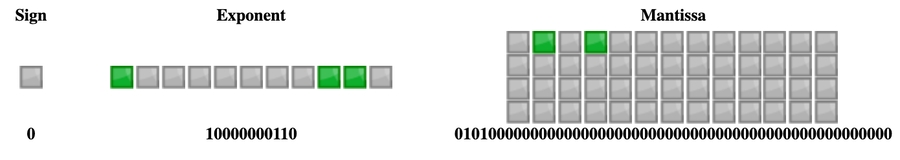

上图就是十进制数值 168 的 64 bits IEEE 754 格式。

4.2 纯小数

以十进制数值 0.125 为例。

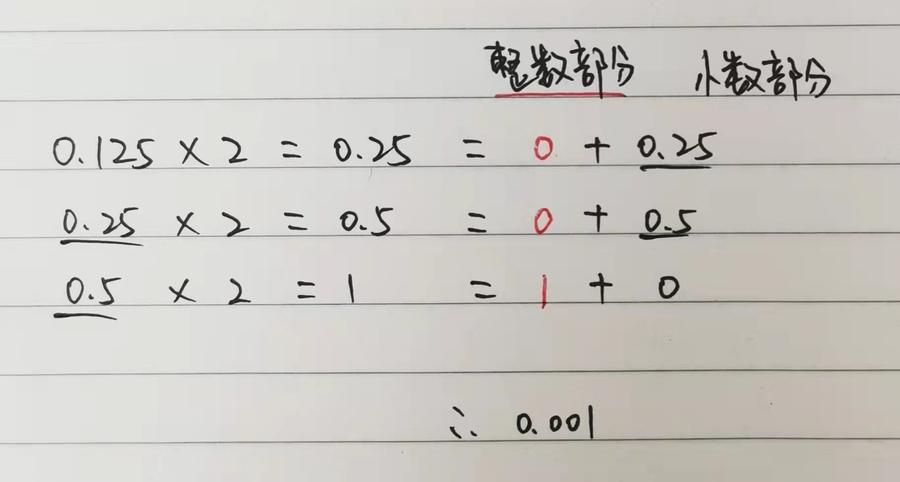

第一步，将十进制转为二进制。$0.125_{(10)} = 0.001_{(2)}$，逻辑如下：

第二步，将二进制写成科学记数法的形式。$0.001_{(2)} = 1_{(2)} * 2^{-3}$，此时：

• 符号位是 0

• 指数是 -3（未调整）

• 有效数是 1（未标准化）

第三步，标准化有效数。1 省略首位的 1 之后就变成了 0。

第四步，调整指数。$-3 + (2^{11-1}-1) = -3 + 1023 = 1020$，转成二进制就是 $1020_{(10)} = 11 1111 1100_{(2)}$，逻辑如下：

第五步，用 0 补齐指数（11 位）和有效数（52 位），最后再依次拼接即可。

• 符号位 0

• 指数 011 1111 1100

• 有效数 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000 0000

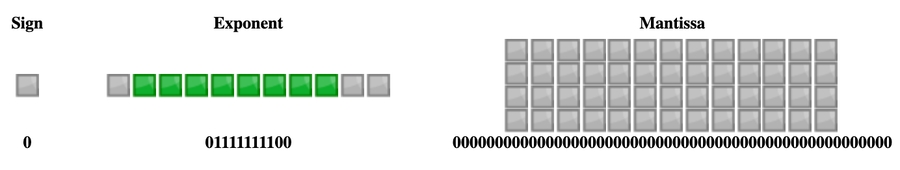

上图就是十进制数值 0.125 的 64 bits IEEE 754 格式。

4.3 无限小数

这里指二进制世界里的无限小数，我们以十进制数值 0.1 为例。

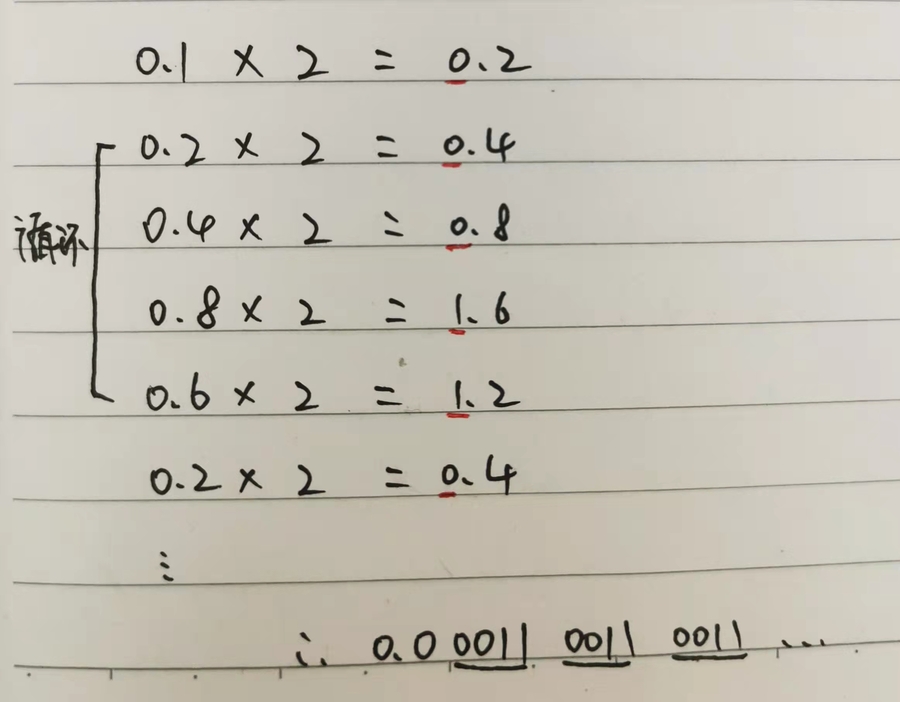

第一步，将十进制转为二进制。$0.1_{(10)} = 0.0 0011 0011 0011 ..._{(2)}$，逻辑如下：

此时，我们发现出现了循环（0011），用小数部分乘以 2 以后永远也不可能得到小数部分是 0 的情况。这个时候，就要进行四舍五入了。由于二进制只有 0 和 1，所以就 0 舍 1 入。这个就是计算机在存储小数时会出现误差的原因所在了，但因为保留的位数很多，精度较高，所以在大部分情况下误差可以忽略不计。

第二步，将二进制写成科学记数法的形式。$0.0 0011 0011 0011 ..._{(2)} = 1.1001 1001 1001 ..._{(2)} * 2^{-4}$，此时：

• 符号位是 0

• 指数是 -4（未调整）

• 有效数是 1.1001 1001 1001 ...（未标准化）

第三步，标准化有效数。1.1001 1001 1001 ... 省略首位的 1 之后就变成了 1001 1001 1001 ...。

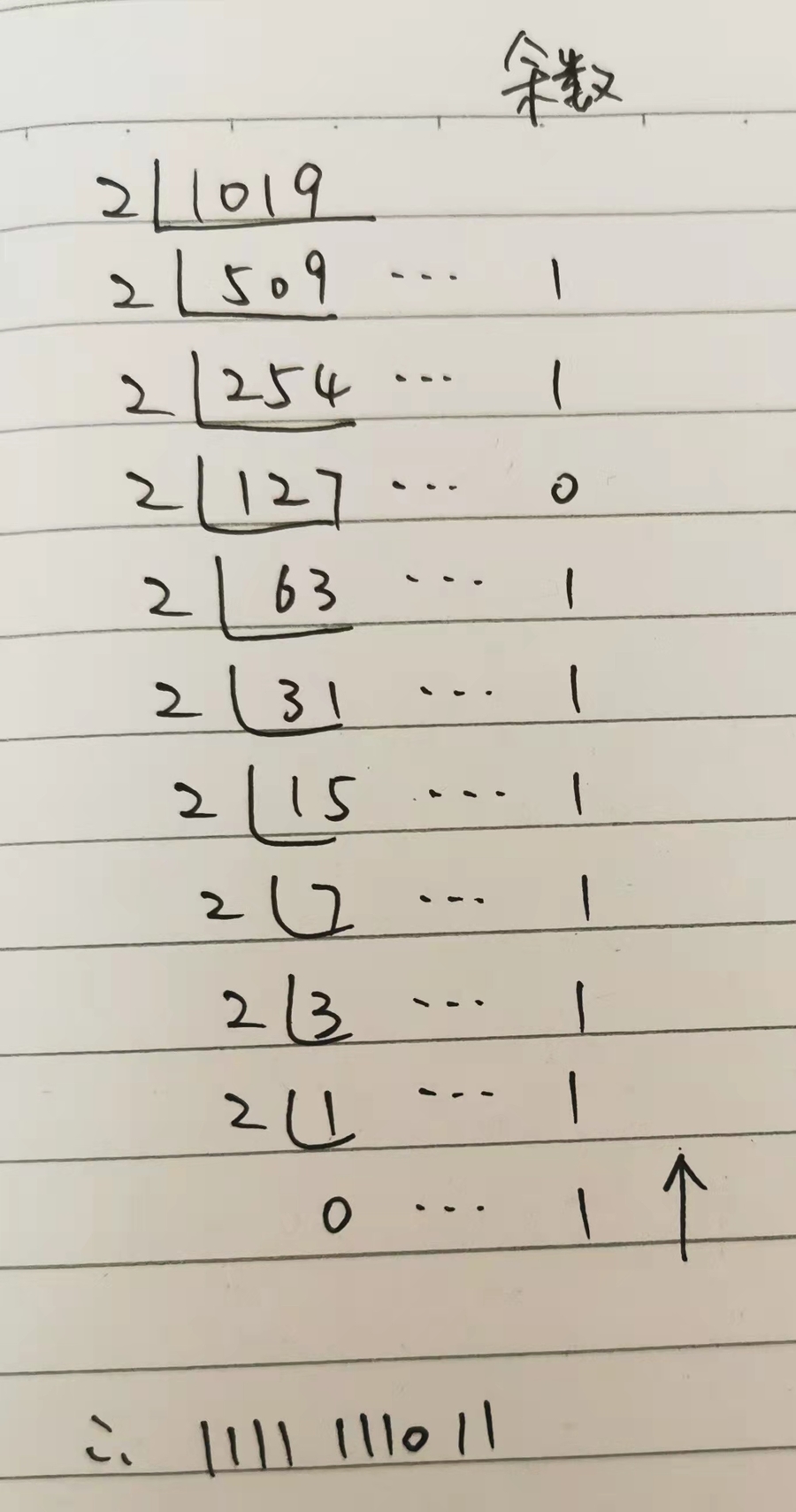

第四步，调整指数。$-4 + (2^{11-1}-1) = -4 + 1023 = 1019$，转成二进制就是 $1019_{(10)} = 11 1111 1011_{(2)}$，逻辑如下：

第五步，用 0 补齐指数（11 位）和有效数（52 位），最后再依次拼接即可。

• 符号位 0

• 指数位 011 1111 1011

• 有效位精度 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 1... 因为有循环，所以最后一位要四舍五入（0 舍 1 入），最终结果是 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 1001 1010

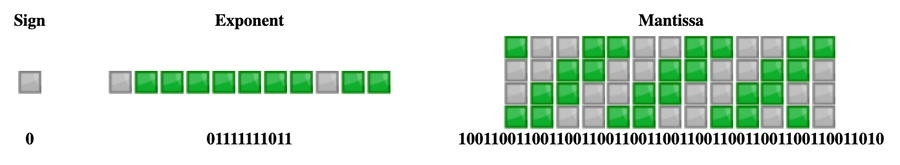

上图就是十进制数值 0.1 的 64 bits IEEE 754 格式。

5. 总结

本文重点介绍了双精度二进制浮点数（即 binary64，也称 double）的格式及三个字段的含义。

需要特别注意的是，当它在存储小数的时候，可能会有精度损失（比如上方 0.1 的例子）。

只要是符合 IEEE 754 标准的（如 Fortran 里的 real64 类型、Java / C# / C / C++ 中的 double 类型、JavaScript 中的 Number 类型等），在存储小数的时候都有可能出现误差。这个在对精度要求比较高的场景下，是不能忽略的。常规的替代方案就是将小数转成整数（大数）进行存储和运算，最后显示的时候再恢复成小数形式。
